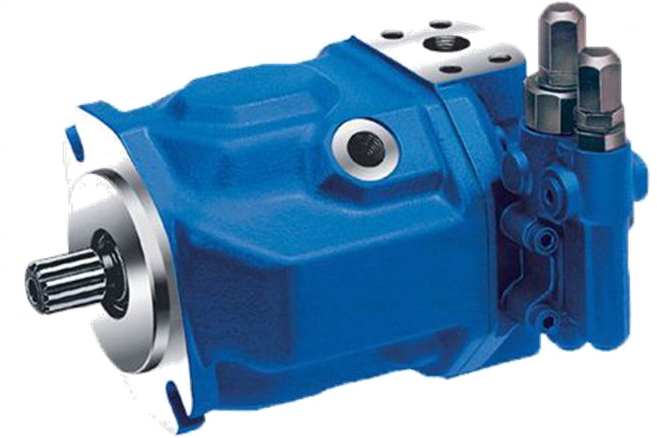

REXROTH力士樂A10VSO變量柱塞泵是一款應用廣泛的液壓泵，其壓力和流量的調整對于設備的正常運行至關重要。以下是詳細的調整步驟：
一、準備階段
在進行壓力和流量調整前，需要確保以下幾點：
關閉電源：確保液壓泵已完全停止運行并斷開電源。
檢查連接：確認所有液壓連接和管路都已正確安裝，沒有泄漏。
準備工具：準備好所需的調整工具，如螺絲刀、壓力表、流量計等。
二、流量調節
連接流量計：將流量計連接到泵的出口，以便監測流量變化。
調整流量控制閥：通過旋轉流量控制閥（FR）上的調節螺釘，將流量調節至所需范圍。一般情況下，F(xiàn)R的設定值在14Bar至22Bar之間。
X口泄壓：將X口連接到油箱進行泄壓，確保流量調節時系統壓力穩定。
三、壓力調節
調整最小流量限制器：首先，將溢流閥的壓力調節螺釘調至最松狀態，并將最小流量限制器（上部的液壓缸調節螺釘）調至最小狀態。
啟動液壓泵：啟動液壓泵，并調節最小流量限制器，使流量計的讀數為Q2。
調節恒壓閥：緩慢旋緊溢流閥的壓力調節螺釘，使壓力表的讀數為80bar。此時，再緩慢旋松流量控制閥調節螺釘，直至流量計的讀數不再變小。
調整較高壓力：繼續緩慢旋緊溢流閥的壓力調節螺釘，將壓力調節至所需的較高壓力值（但不超過柱塞泵的安全壓力280bar）。
四、校驗與調整
校驗壓力值：在調節完成后，再次校驗壓力表的讀數，確保達到所需壓力值。
檢查流量穩定性：觀察流量計的讀數，確保流量穩定，無波動。
調整優化：根據實際需要，對壓力和流量進行微調，以達到最佳運行狀態。
五、注意事項
安全操作：在調整過程中，務必確保操作安全，避免發生意外事故。
準確測量：使用準確的測量工具進行壓力和流量的測量，確保數據的準確性。
記錄數據：記錄每次調整的數據，以便后續分析和參考。
定期檢查：定期對液壓泵進行維護和檢查，確保其正常運行。
通過以上步驟，可以實現對REXROTH力士樂A10VSO變量柱塞泵的壓力和流量的精確調整，從而確保設備的穩定運行和高效工作。
